Zakłócenia elektromagnetyczne (EMI) są częstym wyzwaniem w działaniu maszyn do badania szczelności powietrza. Jako wiodący dostawca maszyn do testowania szczelności powietrza rozumiemy znaczenie eliminacji zakłóceń elektromagnetycznych w celu zapewnienia dokładnych i wiarygodnych wyników testów. Na tym blogu przyjrzymy się, jak nasze maszyny do badania szczelności powietrza radzą sobie z zakłóceniami elektromagnetycznymi podczas testów.
Zrozumienie zakłóceń elektromagnetycznych
Zakłócenia elektromagnetyczne odnoszą się do zakłóceń w normalnej pracy urządzeń elektronicznych spowodowanych przez pola elektromagnetyczne. Pola te mogą być generowane przez różne źródła, takie jak linie energetyczne, sprzęt elektryczny, nadajniki częstotliwości radiowej (RF), a nawet zjawiska naturalne, takie jak błyskawice. W kontekście maszyn testujących szczelność powietrza, zakłócenia elektromagnetyczne mogą wpływać na dokładność czujników, stabilność systemów sterowania i integralność transmisji danych.
Źródła zakłóceń elektromagnetycznych w badaniu szczelności powietrza
Istnieje kilka potencjalnych źródeł zakłóceń elektromagnetycznych w środowiskach testowania szczelności powietrza. Po pierwsze, układ zasilania może wprowadzać zakłócenia. Wahania w sieci energetycznej, zakłócenia elektryczne pochodzące z pobliskiego sprzętu i nieprawidłowe uziemienie mogą generować pola elektromagnetyczne, które mogą zakłócać działanie maszyny testującej. Po drugie, emisje RF z urządzeń komunikacji bezprzewodowej, takich jak telefony komórkowe, routery Wi-Fi i urządzenia Bluetooth, mogą powodować zakłócenia. Urządzenia te działają w określonych pasmach częstotliwości i jeżeli ich emisje pokrywają się z wrażliwymi częstotliwościami elementów maszyny wytrzymałościowej, może to prowadzić do zniekształceń sygnału.
Po trzecie, sama maszyna wytrzymałościowa może podczas pracy generować pola elektromagnetyczne. Na przykład silniki, zawory elektromagnetyczne i inne elementy elektryczne maszyny mogą wytwarzać promieniowanie elektromagnetyczne. Jeśli nie są odpowiednio ekranowane, samo generowane zakłócenia elektromagnetyczne mogą wpływać na działanie innych komponentów maszyny.
Nasze strategie radzenia sobie z zakłóceniami elektromagnetycznymi
1. Projekt ekranowania
Jedną z głównych metod radzenia sobie z zakłóceniami elektromagnetycznymi jest ekranowanie. Nasze maszyny do testowania szczelności powietrza są wyposażone w metalowe obudowy, które działają jak klatki Faradaya. Klatka Faradaya to przewodząca obudowa, która blokuje zewnętrzne pola elektromagnetyczne. Metalowa obudowa naszej maszyny wytrzymałościowej wykonana jest z wysokiej jakości materiałów o dobrej przewodności, takich jak aluminium czy stal. Skutecznie chroni wewnętrzne komponenty przed zewnętrznymi źródłami zakłóceń elektromagnetycznych.
Oprócz całej obudowy stosujemy również ekranowanie poszczególnych podzespołów. Na przykład czujniki i tablice sterujące są często umieszczane w ekranowanych skrzynkach. Skrzynki te są wyłożone materiałami przewodzącymi, aby zapobiec przenikaniu pól elektromagnetycznych i zakłócaniu ich wrażliwych obwodów elektronicznych. Stosując wiele warstw ekranowania, możemy znacznie zmniejszyć wpływ zakłóceń elektromagnetycznych na wydajność maszyny testującej.
2. Technologia filtrowania
Filtrowanie to kolejna ważna strategia radzenia sobie z zakłóceniami elektromagnetycznymi. W obwodach zasilających nasze maszyny testujące montujemy filtry zakłóceń elektromagnetycznych. Filtry te mają za zadanie blokować niepożądane częstotliwości i przepuszczać tylko pożądane częstotliwości mocy. Filtry składają się zazwyczaj z cewek indukcyjnych, kondensatorów i rezystorów rozmieszczonych w określonych konfiguracjach.
Na przykład filtr trybu wspólnego służy do tłumienia szumu trybu wspólnego, czyli szumu pojawiającego się na obu liniach energetycznych o tej samej fazie. Filtry różnicowe służą do tłumienia szumu różnicowego, czyli szumu powstającego pomiędzy liniami elektroenergetycznymi o przeciwnych fazach. Używając tych filtrów, możemy oczyścić zasilanie i zmniejszyć zakłócenia elektromagnetyczne wprowadzane przez linie energetyczne.
Filtry sygnałowe stosujemy również w liniach transmisji danych. Filtry te służą do usuwania szumów i zakłóceń o wysokiej częstotliwości z sygnałów czujnika. Filtrując sygnały, możemy zapewnić, że dane odbierane przez system sterowania są dokładne i wiarygodne.
3. System uziemiający
Właściwy system uziemienia jest niezbędny do radzenia sobie z zakłóceniami elektromagnetycznymi. Nasze maszyny do badania szczelności powietrza są wyposażone w dobrze zaprojektowany system uziemienia. System uziemiający zapewnia ścieżkę o niskiej impedancji, umożliwiającą przepływ prądu elektrycznego do ziemi. Pomaga to rozproszyć energię elektromagnetyczną i zmniejszyć potencjał zakłóceń elektromagnetycznych.
W całej maszynie stosujemy wiele punktów uziemiających, aby zapewnić prawidłowe uziemienie wszystkich podzespołów. Przewody uziemiające wykonane są z wysokiej jakości przewodów o niskiej rezystancji. Ponadto zapewniamy podłączenie systemu uziemiającego do niezawodnego uziemienia. Pomaga to zapobiegać gromadzeniu się elektryczności statycznej i gromadzeniu się ładunków elektromagnetycznych, które mogą powodować zakłócenia.
4. Optymalizacja układu obwodów
Układ obwodów elektrycznych w maszynie testującej również odgrywa ważną rolę w radzeniu sobie z zakłóceniami elektromagnetycznymi. Starannie projektujemy płytki drukowane, aby zminimalizować długość ścieżek sygnałowych i zmniejszyć sprzężenie między różnymi obwodami. Utrzymując krótkie ścieżki sygnału, możemy zmniejszyć promieniowanie pól elektromagnetycznych i podatność na zakłócenia zewnętrzne.
Oddzielamy także obwody zasilające od obwodów sygnałowych. Obwody mocy przenoszą sygnały wysokoprądowe i wysokonapięciowe, które mogą generować znaczne pola elektromagnetyczne. Oddzielając je od wrażliwych obwodów sygnałowych, możemy zapobiec wpływowi zakłóceń elektromagnetycznych związanych z zasilaniem na integralność sygnału.
Wpływ na dokładność i niezawodność testów
Wdrażając te strategie radzenia sobie z zakłóceniami elektromagnetycznymi, nasze maszyny do testowania szczelności powietrza mogą osiągnąć wysoki poziom dokładności i niezawodności. Konstrukcja ekranowania, technologia filtrowania, system uziemienia i optymalizacja układu obwodów współpracują ze sobą, aby zminimalizować wpływ zakłóceń elektromagnetycznych na proces testowania.
Dokładne odczyty czujników mają kluczowe znaczenie przy testowaniu szczelności powietrza. Zakłócenia elektromagnetyczne mogą powodować niedokładność odczytów czujnika, co prowadzi do fałszywych wyników testu. Nasze strategie łagodzenia zakłóceń elektromagnetycznych zapewniają, że czujniki działają w stabilnym środowisku elektromagnetycznym, zapewniając dokładne i spójne odczyty.
Poprawiono także niezawodność układu sterowania. Zakłócenia elektromagnetyczne mogą zakłócić działanie układu sterowania, powodując jego nieprawidłowe działanie lub podjęcie błędnych decyzji. Dzięki naszej konstrukcji odpornej na zakłócenia elektromagnetyczne system sterowania może działać płynnie i dokładnie wykonywać swoje funkcje, zapewniając prawidłowe wykonanie procesu testowania.
Powiązane produkty i ich odporność na zakłócenia elektromagnetyczne

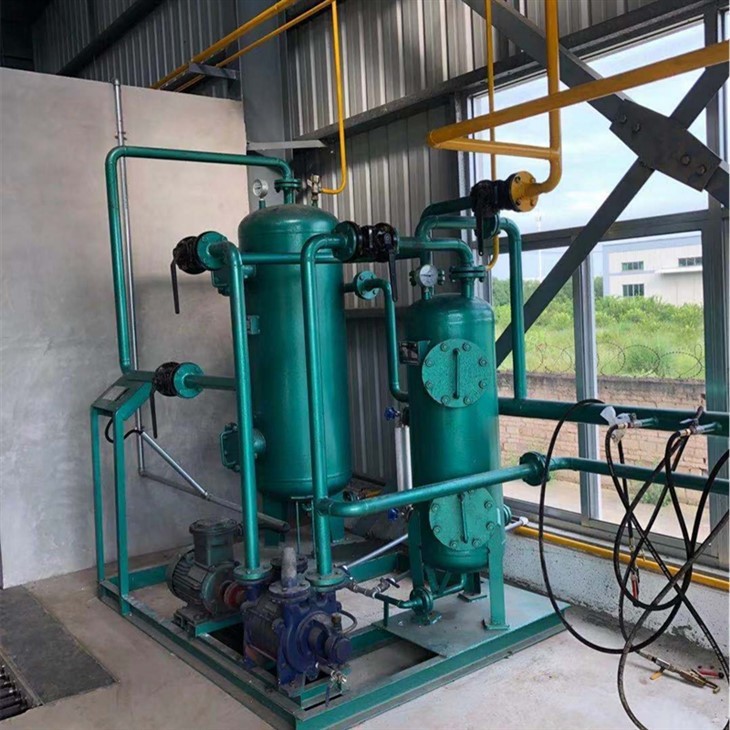

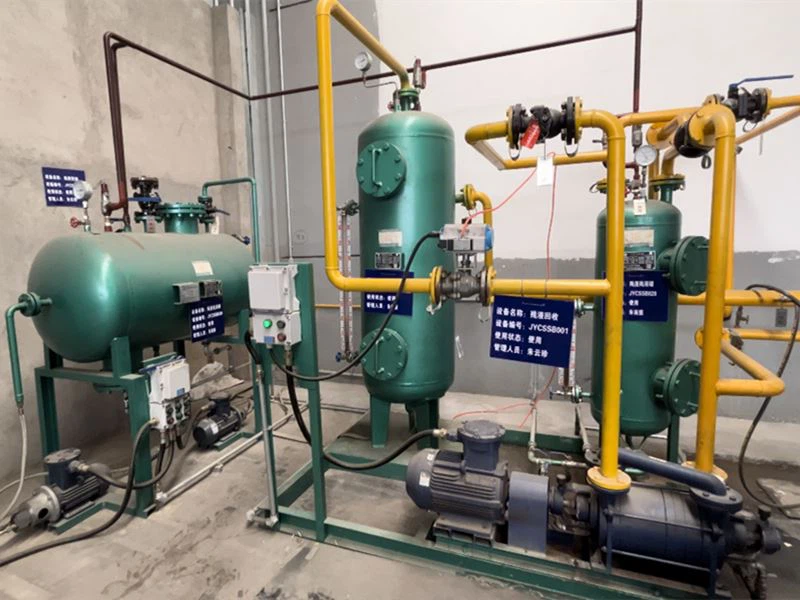

Jako dostawca maszyn do testowania szczelności powietrza oferujemy również szereg powiązanych produktów, takich jakMaszyna do badania szczelności butli LPG,Sprzęt do odzyskiwania pozostałości cieczy z butli LPG, IPiec do spalania butli LPG. Produkty te zaprojektowano również z myślą o podobnych strategiach łagodzenia zakłóceń elektromagnetycznych.
Na przykład maszyna do badania szczelności butli LPG wykorzystuje ekranowanie i filtrowanie, aby zapewnić dokładne pomiary ciśnienia i przepływu podczas testu szczelności. Urządzenia do odzyskiwania pozostałości cieczy z butli LPG, obejmujące pompy elektryczne i układy sterujące, są chronione przed zakłóceniami elektromagnetycznymi, aby zapewnić niezawodne działanie. Piec spalinowy butli LPG ma również dobrze zaprojektowany system uziemienia i układ obwodów, aby zapobiec wpływowi zakłóceń elektromagnetycznych na jego kontrolę temperatury i funkcje bezpieczeństwa.
Wniosek
Zakłócenia elektromagnetyczne stanowią istotne wyzwanie w pracy maszyn do badania szczelności powietrza. Jednakże dzięki naszemu zaawansowanemu projektowi i inżynierii opracowaliśmy skuteczne strategie radzenia sobie z zakłóceniami elektromagnetycznymi. Nasza konstrukcja ekranowania, technologia filtrowania, system uziemienia i optymalizacja układu obwodów zapewniają, że nasze maszyny do testowania wycieków powietrza mogą działać dokładnie i niezawodnie w różnych środowiskach elektromagnetycznych.
Jeśli potrzebujesz wysokiej jakości maszyn do testowania szczelności powietrza lub powiązanych produktów, zapraszamy do kontaktu z nami w sprawie zakupu i dalszych dyskusji. Nasz zespół ekspertów jest gotowy udzielić Ci szczegółowych informacji i niestandardowych rozwiązań, aby spełnić Twoje specyficzne wymagania.
Referencje
- Paul, Clayton R. „Kompatybilność elektromagnetyczna dla inżynierów”. Wiley’a, 2006.
- Ott, Henry W. „Inżynieria kompatybilności elektromagnetycznej”. Wiley – Internauka, 2009.
- Schmitt, Ron. „Kompatybilność elektromagnetyczna w płytkach drukowanych”. Newnesa, 2008.
